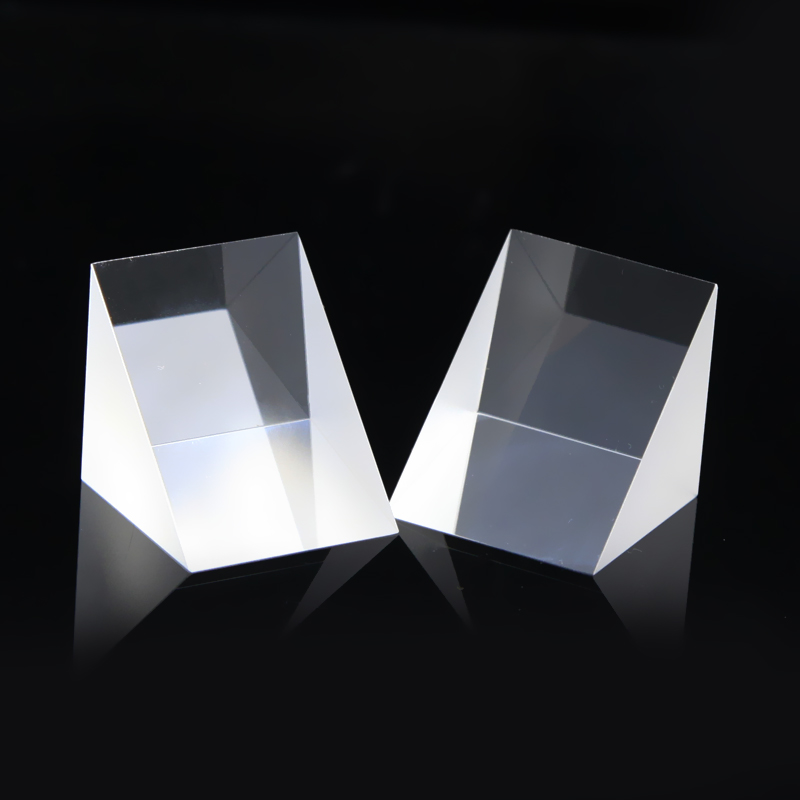

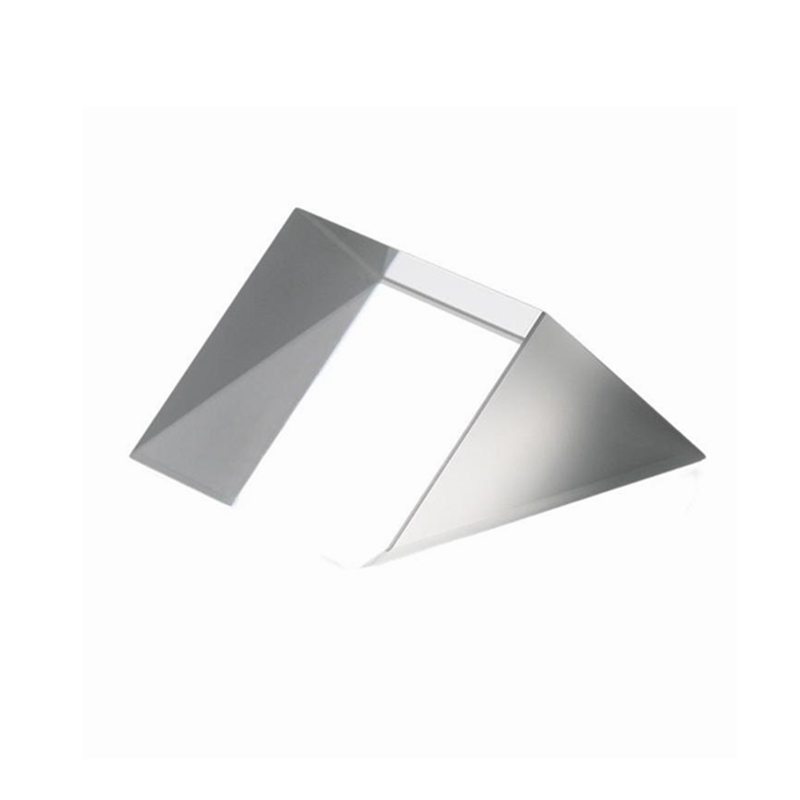

直角三棱镜

直角

说明:

K9标准精度直角棱镜

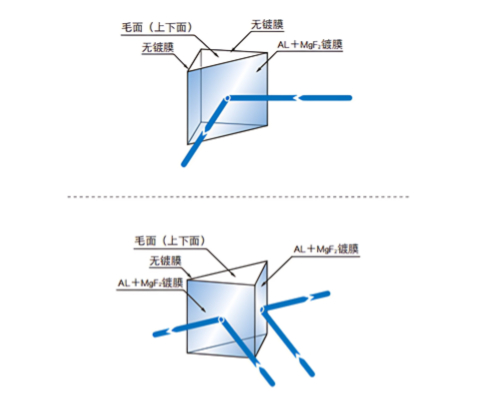

直角棱镜(Right Angle Prisms)一般用于弯曲图像路径或将光路转折90°。将两个直角棱镜结合在一起也可以合成图像、偏移光束。
K9光学玻璃是一种宽光谱透过优异的光学材料,其在350nm-2000nm均具有高透过率,具有较高的硬度,能够承受多种物理和化学刺激,气泡和杂质含量较低,所以常被作为各种光学元件的基底使用,用来制作各种精密的光学元件。

直角三棱镜属性

尺寸(mm): A=B=C                                      材料: 精退火玻璃材料H-K9L
角度误差: ±3-6′ 尺寸误差(mm): ±0.05mm
尺寸(mm): A=B=C                 材料: 精退火玻璃材料H-K9L
表面光洁度: 60-40 镀膜: 斜面镀反射铝膜R>92%
表面面型: 1/4λ@632nm 加工定制: 可按要求加工定制



直角棱镜常规产品规格:

产品型号 尺寸规格/mm 产品材质 产品镀膜 反射率
JLZJ-2*2 2*2*2 H-K9L 镀铝 92%
JL-B5045 3*3*3 H-K9L 镀铝 92%
JL-B6010 5*5*5 H-K9L 镀铝 92%
JL-B5037 7*7*7 H-K9L 镀铝 92%
JL-B5018 8*8*8 H-K9L 镀铝 92%
JL-B5023 10*10*10 H-K9L 镀铝 92%
JL-B2043 12.7*12.7*12.7 H-K9L 镀铝 92%
JL-B2013 15*15*15 H-K9L 镀铝 92%
JL-B3011 20*20*20 H-K9L 镀铝 92%
JL-052563 20*20*20 H-K9L 镀银 92%
JL-B2009 25*25*25 H-K9L 镀铝 92%
JL-B5022 30*30*30 H-K9L 镀铝 92%
JL-B2011 35*35*35 H-K9L 镀铝 92%
JL-B2039 40*40*40 H-K9L 镀铝 92%
JL-B5015 45*45*45 H-K9L 镀铝 92%
JL-B5013 50*50*50 H-K9L 镀铝 92%
JL-B4015 60*60*60 H-K9L 镀铝 92%
JL-B7019 70*70*70 H-K9L 镀铝 92%
JL-B7009 80*80*80 H-K9L 镀铝 92%
JL-B6008 100*100*100 H-K9L 镀铝 92%
