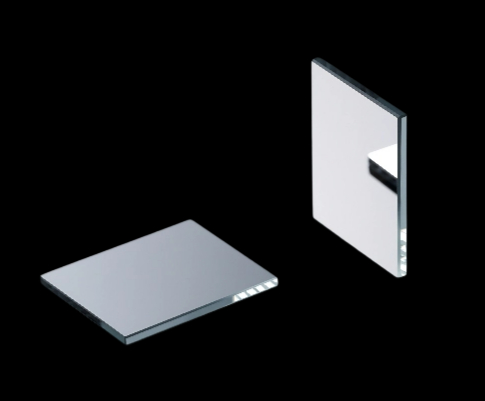

平面反射镜

0c734fc4903bbb6-1-1





产品名称: 平面反射镜
产品材料: H-K9L/熔融石英/浮法玻璃
表面面型: 1/4λ@632.8nm
厚度公差: ±0.02-0.05mm
产品光洁度: 60-40(40-20)
镀膜反射率: >92%,>95%>99%
产品规格: 产品规格较多,可进行电话咨询

K9标准精度平面反射镜,反射面是一个平面,是一种能够用于多种应用的反射镜,包括光束转折、干涉测量,或在成像系统中用作为光学组件。
平面反射镜重要参数为:面型及反射率。高表面精度能够降低因色散造成的光线损失量。
晶亮光电提供不镀膜、镀反射膜的反射镜,反射膜选项包括普通保护性铝膜、保护性紫外反射铝膜、保护性银膜、保护性金膜。熔融石英基片合用于紫外应用。

反射镜类型:

1.介质膜反射镜:在光学元件表面镀多层介质膜,使得某一波段干涉叠加,从而增强反射率。介质膜反射率较高,可在宽波长谱区使用,膜没有对光的吸收,膜较硬不易受损,适用于多波长激光的光学系统。该类反射镜膜层较厚,角度敏感,成本较高。

2.金属膜反射镜:金属膜反射镜非常适用于宽谱光源光路偏转,其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落,因此金属膜反射镜一般在其表面镀一层二氧化硅保护膜,用于隔绝金属膜与空气直接接触,避免金属膜被氧化影响光学性能。

3.激光线反射镜:激光线反射镜的基片材料为紫外熔融石英,其表面的高反射膜为Nd:YAG介质膜,采用电子束蒸镀和离子辅助沉积的工艺镀制而成。相较于K9材质,紫外熔融石英具有更好的均匀性和更低的热膨胀系数,使其特别适合应用于紫外到近红外波段,高功率激光和成像领域。常见的激光线反射镜的工作波长有266 nm、355 nm、532 nm和1064 nm四种,入射角度分为0-45°或45°两种,反射率高达97%以上。
