圆形窗口片

窗口片

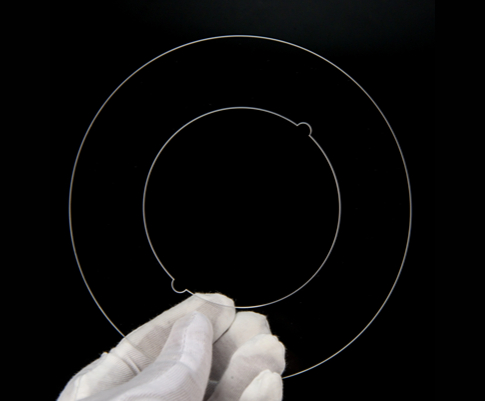

可见光窗口片是一种平行平面板,通常用作电子传感器或外在环境的检测器的保护窗口。
在选择窗口时,应注意窗口片的材质、透过率及透过波段、面型、光洁度、平行差等参数指标。可见光窗口片是一种设计用于可见光谱的窗口片。可见光窗口片设计用于防止电子传感器、检测器或其他敏感光学元件被饱和或出现光损伤现象。可见光窗口片适合用于成像系统,或用作为各种工业或环境应用的保护性显示。可见光窗口片不会在系统中改变放大倍率。

窗口片可以做石英材料/常规系列材料如K9 zf系列等,也可以做蓝宝石材料,根据使用条件不同进行择优选择


直径范围 10-300mm可按客户要求定制
直径公差 +0/-0.02mm可按客户要求定制
厚度公差 +/-0.02mm可按客户要求定制
面型不规则 λ/4@632.8nm
表面光洁度 40-20可按客户要求定制
平行度 <10second
倒边 0.2*45°mm
镀膜 可按客户要求镀膜

常见镀膜有几种:

  • 镀膜:MGF增透膜:单层MgF2, Ravg<0.5% per surface@400-700nm
  • A增透膜: Ravg<0.5% per surface@370-675nm
  • B增透膜: Ravg<0.5% per surface@650-1050nm
  • C增透膜: Ravg<0.5% per surface@1050-1620nm
  • AB增透膜: Ravg<0.5% per surface@400-1000nm

常规窗口片现货库存表:

产品编号 产品名称 尺寸/mm 形状 镀膜 材料
JL-B3015 平面窗口片 φ50*4 圆形 无镀膜 H-K9L
JL-B3018 平面窗口片 φ30*4.7 圆形 无镀膜 H-K9L
JL-B4005 平面窗口片 11*20*3 方形 无镀膜 H-K9L
JL-B4006 平面窗口片 16*15*1 方形 无镀膜 H-K9L
JL-B4016 平面窗口片 100*100*0.5 方形 无镀膜 超白玻璃
JL-B4017 平面窗口片 30*21*3 方形 无镀膜 H-K9L
JL-B4023 平面窗口片 10*10*1 方形 无镀膜 H-K9L
JL-B4024 平面窗口片 φ16*6 圆形 无镀膜 熔融石英
JL-B4025 平面窗口片 φ29*8 圆形 无镀膜 熔融石英
JL-B4027 平面窗口片 24*20*3 方形 无镀膜 高硼硅
JL-B4033 平面窗口片 φ6.5*0.85 圆形 无镀膜 H-K9L
JL-B4035 平面窗口片 60*40*3 方形 400-700nm H-K9L
JL-B4038 平面窗口片 φ20*2 圆形 无镀膜 H-K9L
JL-JB4039 平面窗口片 71.5*23.5*17 方形 无镀膜 H-K9L
JL-B4043 平面窗口片 φ8*1.4 圆形 无镀膜 H-K9L
JL-B4044 平面窗口片 14*45*5 方形 无镀膜 H-K9L
JL-B4057 平面窗口片 28*28*3 方形 无镀膜 H-ZF13
JL-B4059 平面窗口片 φ7.65*4 圆形 无镀膜 H-K9L
JL-B4060 平面窗口片 30*41.5*3 方形 无镀膜 BK7
JL-B5005 平面窗口片 17*31*3 方形 无镀膜 H-K9L
JL-B5007 平面窗口片 14*22*1 方形 无镀膜 H-K9L
JL-B5019 平面窗口片 17*17.5*1 方形 无镀膜 H-K9L
B5032 平面窗口片 20*150*4.8 方形 无镀膜 H-K9L
B5047 平面窗口片 12.3*20.8*2 方形 无镀膜 H-K9L
