五角棱镜

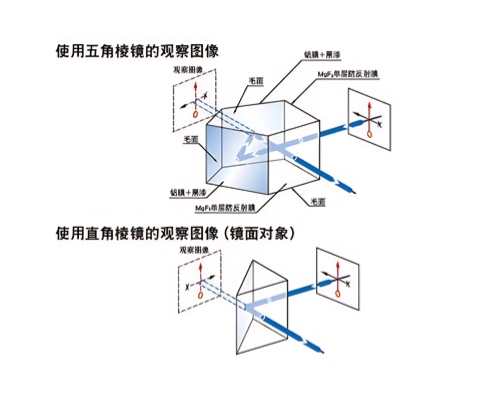

光路图：

五棱镜（Penta Prisms）可将光线偏转90º，且保持原图像不变，不会生成倒像或反像。五棱镜是一个五面棱镜，稍微移动棱镜不会对反射光线造成太大的影响，因此可用来定义光学系统的直角。五棱镜内的反射并非由完全内反射造成，由于光束是以少于临界角进入，两个反射面是镀上反射物料以造成镜面的反射效果，而两个传递面则镀上防反光涂层以减低反射。五棱镜第5面则在光学上不会被使用。

材料	K9
尺寸A*h	可按照要求定制
表面质量	60/40
通光孔径	>90%
面型	<λ/4@632.8nm
90°综合角	<30秒
镀膜	反射面镀保护铝膜，出入射面镀单层MgF2增透膜
倒角	保护性<0.5mmx45°
