分光棱镜的作用以及选型

分光棱镜的原理

  分光镜是把一束光按照一定反射和透射比例分成两束光的光学元件，多用于激光光学系统、照明光学系统、光谱仪光学系统中。分光镜由光学玻璃镀膜而成，通常在分光面上镀有分光膜，根据一定的要求和方式把光束分成反射光和透射光，常用的分光膜主要包括光强分光膜、偏振分光膜、消偏振分光膜等几类。在出射面镀有增透膜，以增加光学表面的透光量，减弱光束间及鬼像的干涉效应。

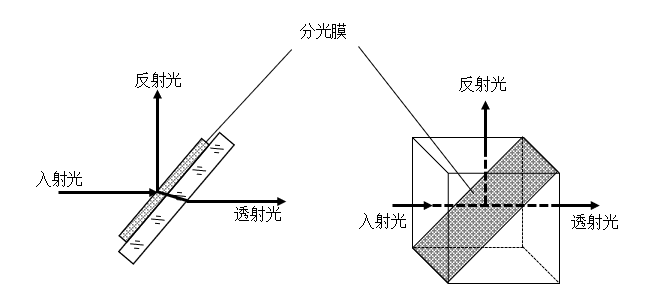

  光强分光膜：按照一定的光强比把入射光分成两部分，如图1所示，用于普通的分光平片和分光棱镜。其中，仅考虑某一波长的叫做单色分光膜；考虑一个光谱区域的叫做宽带分光膜。根据分光镜所镀的分光膜带宽大小，可分为窄带分光镜和宽带分光镜。

 偏振分光膜：是利用光斜入射时薄膜的偏振效应制成的，即光斜入射穿过每一层光学薄膜时，边界条件要求电场和磁场的切向分量始终保持连续，使光的p分量和s分量表现出不同的有效折射率，引起偏振分离。可以分为棱镜型偏振膜和平板型偏振膜。

    以偏振分光棱镜为例，由两块45°直角三棱镜拼合而成，在三棱镜斜面上镀偏振分光膜。当光以布儒斯特角入射时，p偏振光反射为零，而s偏振光则部分反射。为增加s偏振光的反射率，保持p偏振光透过率接近1，可以将两种薄膜材料交替淀积制成多层膜，如图2右图所示当膜层选择合适且足够多时，就能实现50/50偏振分光。

 消偏振分光膜：用于倾斜入射的各种光学薄膜都会有偏振效应的存在，而对于部分光学系统来说，偏振分离带来的是光学系统性能的劣变，必须消除或减少。消偏振分光膜被设计成在指定的波长范围内，保证s光和p光按一定的反射透射比分光，同时保证s偏振态和p偏振态经过棱镜后偏振态没有变化。

平面分光镜在光路中起到分离光源能量和改变光路方向的作用，结构设计比较简单，光吸收小，分光后光损耗小等优点。与分光片相比，分光棱镜的反射及透射光光程是相等的。在透光时，分光棱镜没有光线偏移造成的影响，所以不会存在光束平移。

 分光元件的选型

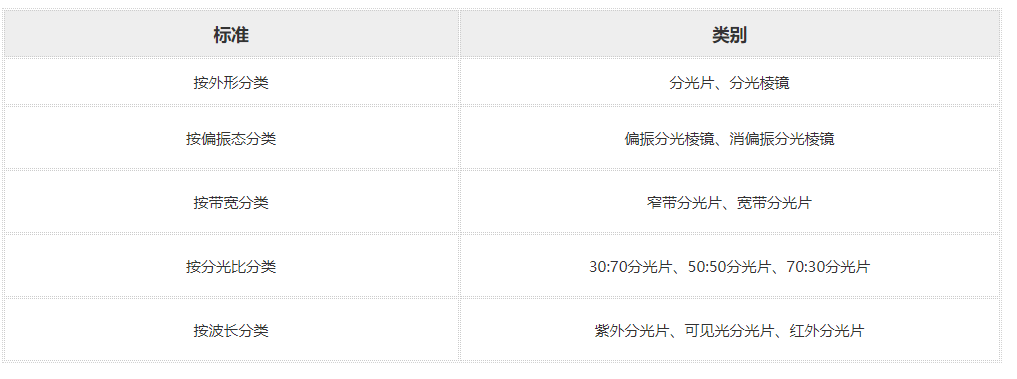

     分光镜用途广泛，用户需求也各不相同，联合光科可提供K9宽带分光平片、椭圆宽带分光平片、镀铝点阵分光平片、紫外熔融石英镀铝点阵分光平片、紫外分光楔片、氟化钙（CaF2）红外宽带分光楔片、硒化锌（ZnSe）红外宽带分光楔片、标准立方分光镜、偏振立方分光镜（PBS）、消偏分光棱镜等标准分光元件。
